据科学统计，当火灾来临时，黄金逃生时间只有90秒！火灾现场多一秒就是多了生的希望，澳思柏恩阻燃OSB板是否可以成为日常生活中能够防患于未“燃”的阻燃板材？凤凰家居网走进澳思柏恩，评测阻燃OSB板，关注公共建筑消防安全。小编特别做了除阻燃外，消费者更加关注的环保性能、物理稳定性等专业测评，数据结果怎么样，一起往下看吧！
基础信息测试——四种厚度，满足不同消费需求
澳思柏恩阻燃OSB板是一种定向结构板材，以澳洲优质松木为原材料，经过阻燃处理、干燥、施胶、定向铺装、热压成型等工艺制成。产品的表层刨花沿板材的长度或宽度方向定向排列，且不同于传统涂布/浸泡大板的阻燃制作工艺，采用小片高速喷淋方式，重组了木质纹理结构，消除了木材内应力对加工的影响，且提升了板材的防火、防潮等性能。

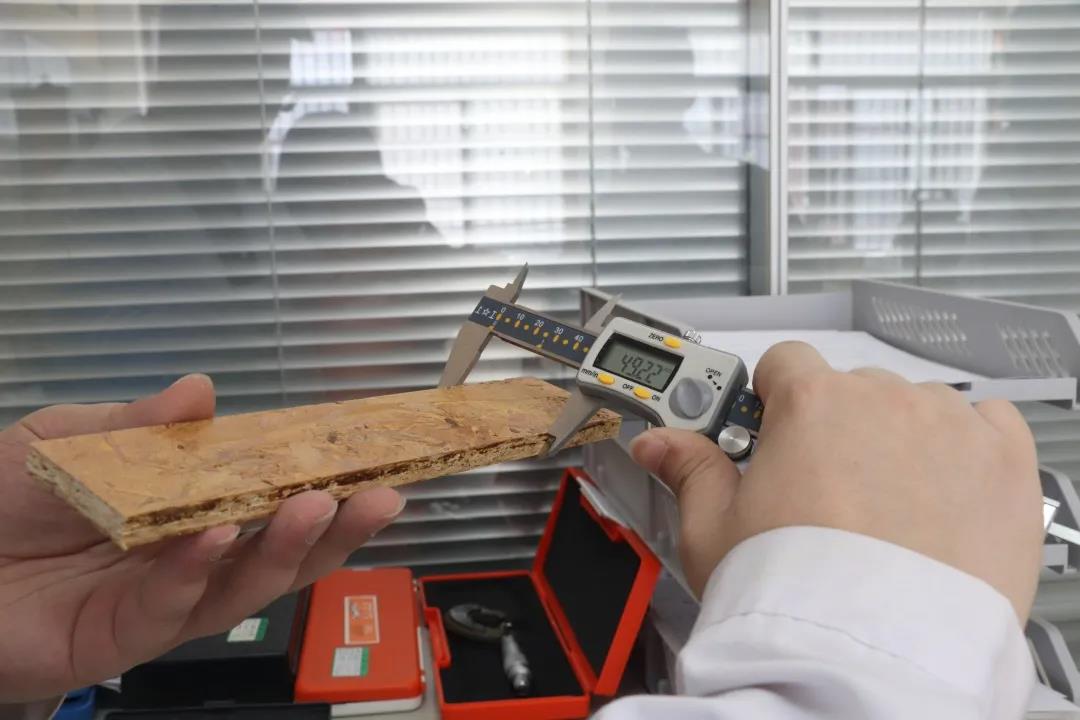

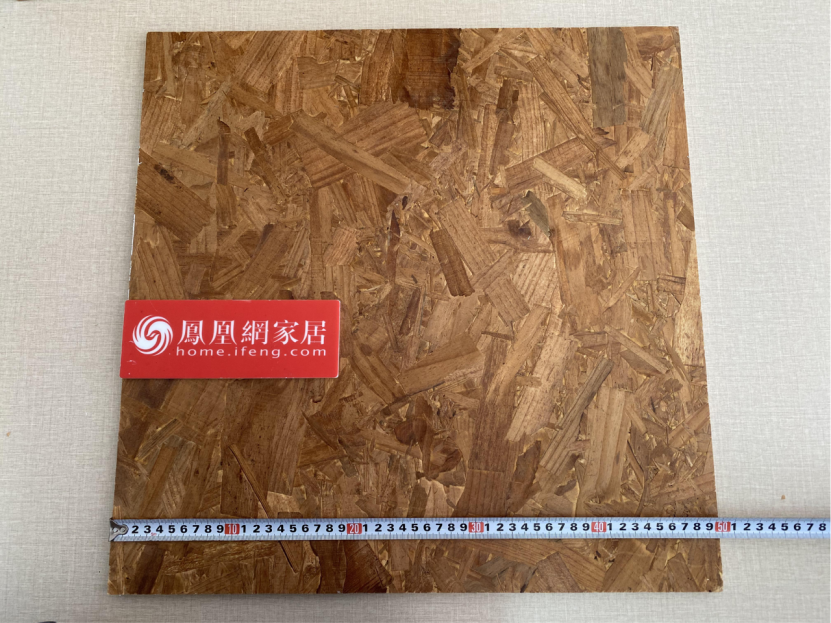

一张标准的澳思柏恩阻燃OSB板为长2440mm*宽1220mm，根据不同的施工要求有9mm、12mm、15mm、18mm四种厚度，足以满足不同消费需求。此次我们拿出500x500x9（mm）的样品进行基础信息检测。卷尺测试结果无误差的情况下，同时使用了测厚仪进行专业测量。
阻燃性能测试——刨片对比燃烧 科学更直观
火灾来临，黄金逃生时间只有90秒，而高层住宅之所以救灾难度高，原因之一就在于室内装修装饰产品等多为易燃物，且燃烧产生的有毒有害气体极易造成窒息。
那么澳思柏恩阻燃OSB板能否对燃烧有抑制作用呢？阻燃试验中，我们使用了喷火枪对两块样品进行燃烧，左边为普通刨片样品，右边为阻燃OSB板刨片样品。经过火焰喷射后，两片刨片同时开始燃烧，但从燃烧程度来看，普通OSB刨片样品明显燃烧程度更为旺盛，且有少量烟雾飘出。

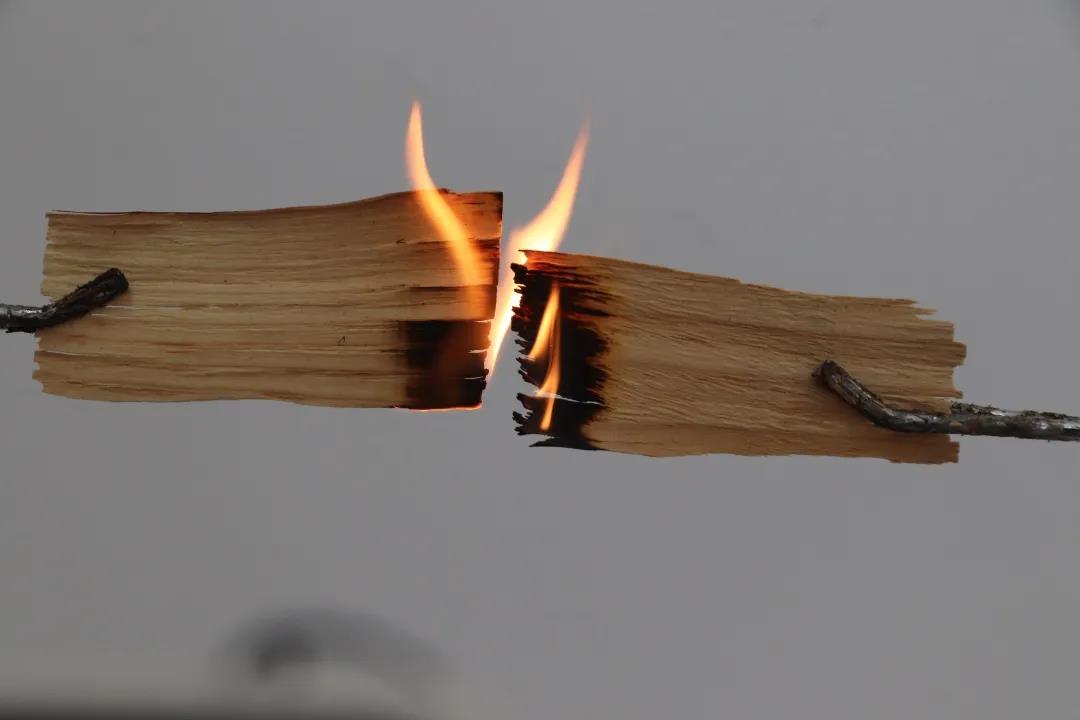

刨片燃烧对比（右侧为阻燃OSB板刨片）

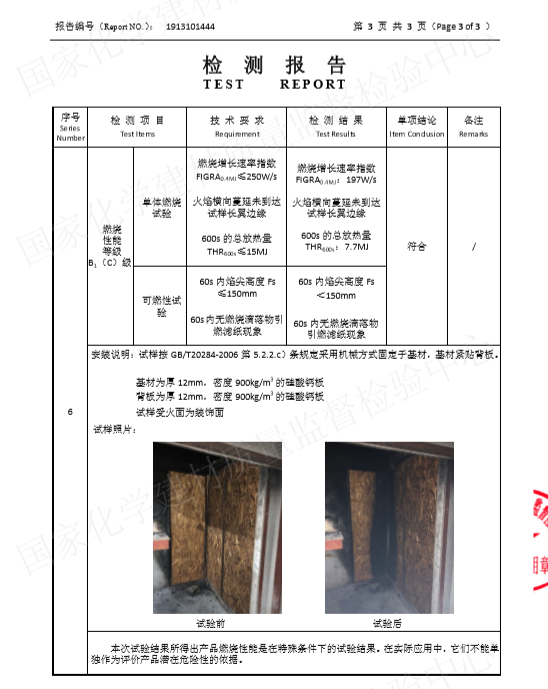

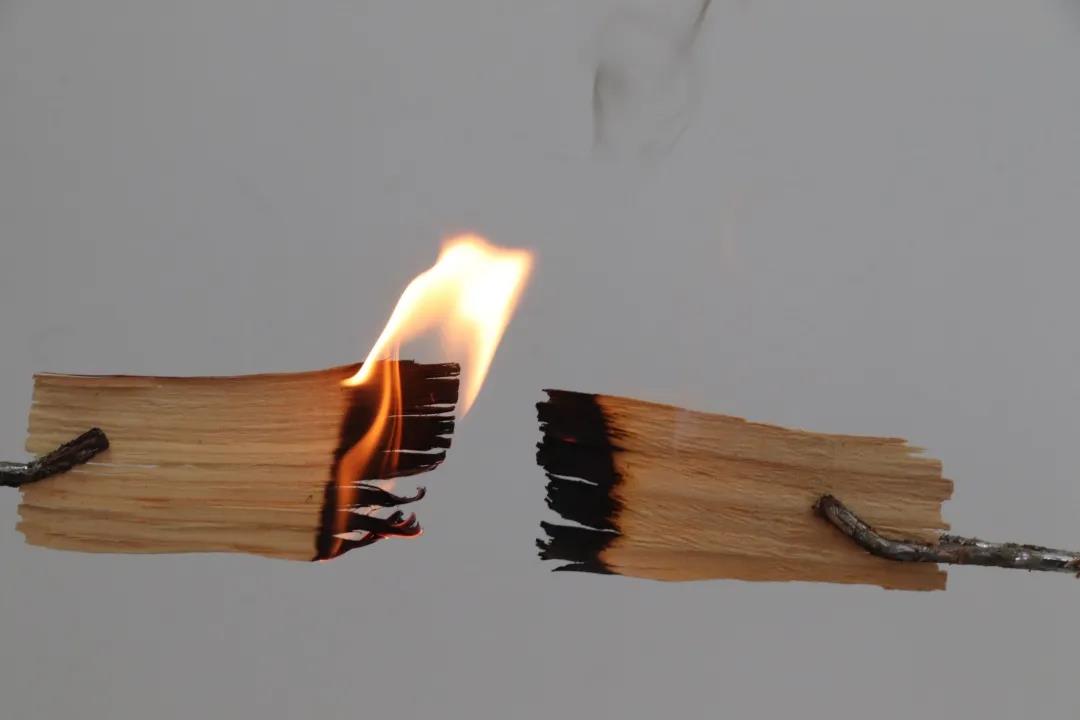

几秒钟过后，左侧普通OSB板刨片仍在燃烧，而阻燃OSB板刨片已经明显停止了燃烧。之所以有这样良好的阻燃效果，也与其制作工艺密不可分。不同于传统涂布/浸泡大板工艺，澳思柏恩阻燃OSB板采用小片喷淋方式，高达120 个立体喷头高速喷淋，阻燃剂渗透进每个细小毛孔，让每一个毛孔都阻燃，达到B1级阻燃标准。
环保性能测试——无醛环保更安心
作为一块优秀的板材，环保性能也是消费者考虑的重点问题。尤其近年来甲醛问题更多地被曝光出来，消费者的对家居环境也有了一个更高的要求。所以我们来到专业的实验室应用专业的气候箱法来对澳思柏恩阻燃OSB板进行甲醛检测。
气候箱法测试甲醛需要近一个月时间，在用气候箱法检测甲醛时,首先需要进行平衡处理,让空气在样本表面可以循环流动,最终使样本达到平衡。平衡处理可不像说说那么简单，对于环境和时间都有要求，需要将样本放在温度(23±1)℃,相对湿度(50±5)%的条件下放置(15±2)天,且一组样品之间的间距至少为25mm。为了达到最好的实验效果,此次试验历时18天。

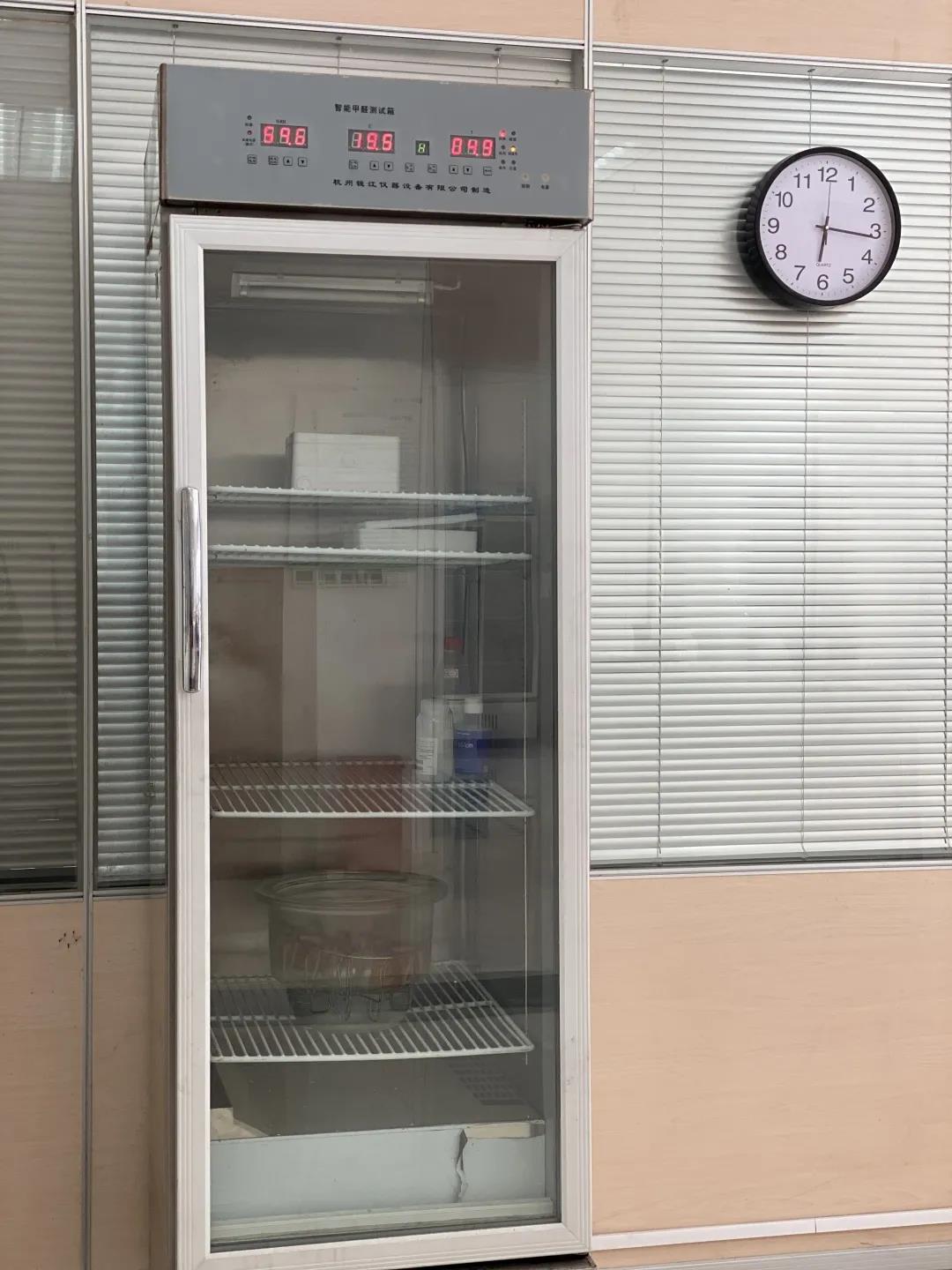

对样品进行平衡处理
平衡处理之后,将两个样本进行封边处理。随后,放入温度(23±0.5)℃、相对湿度(50±3)%、空气流速(0.1—0.3)m/s和空气交换率(1.0±0.05)h-1的1m³的气候箱中。

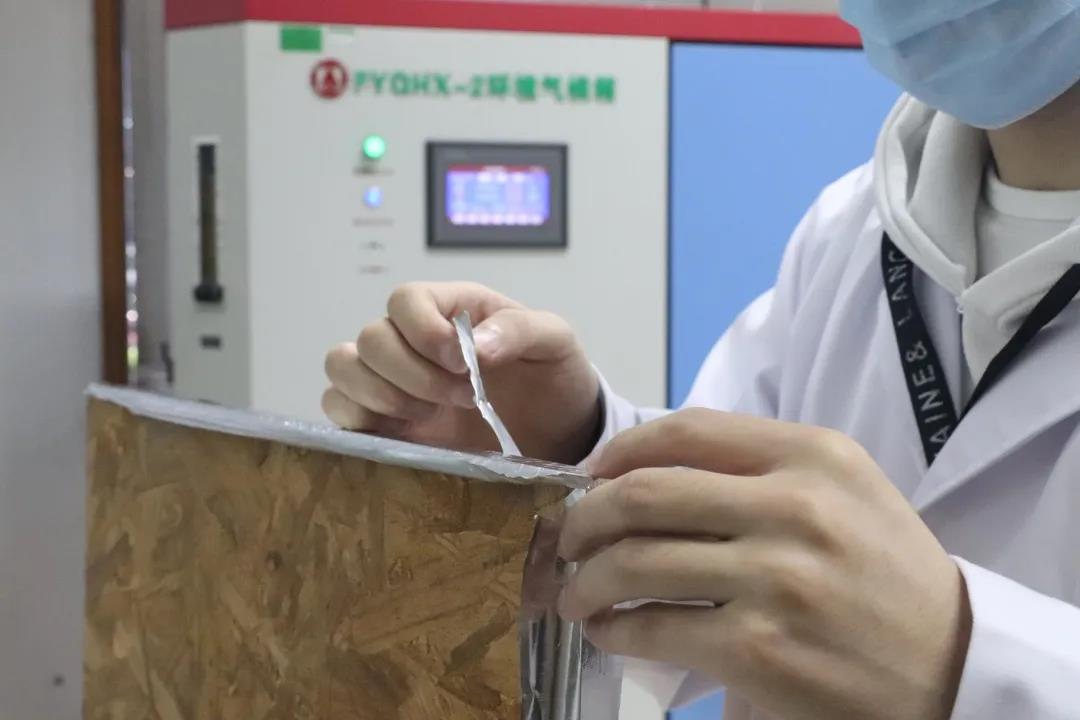

对平衡处理之后的样品做无醛铝带封边处理

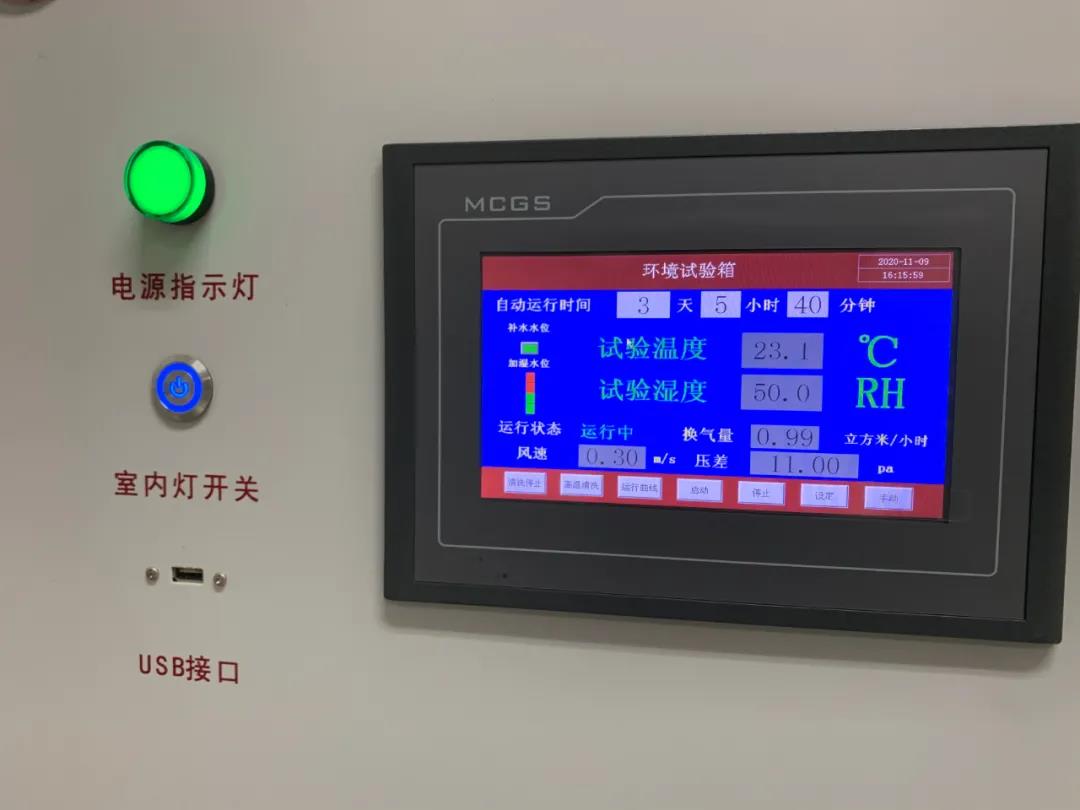

检测过程中，温、湿度等要素都要有严格控制

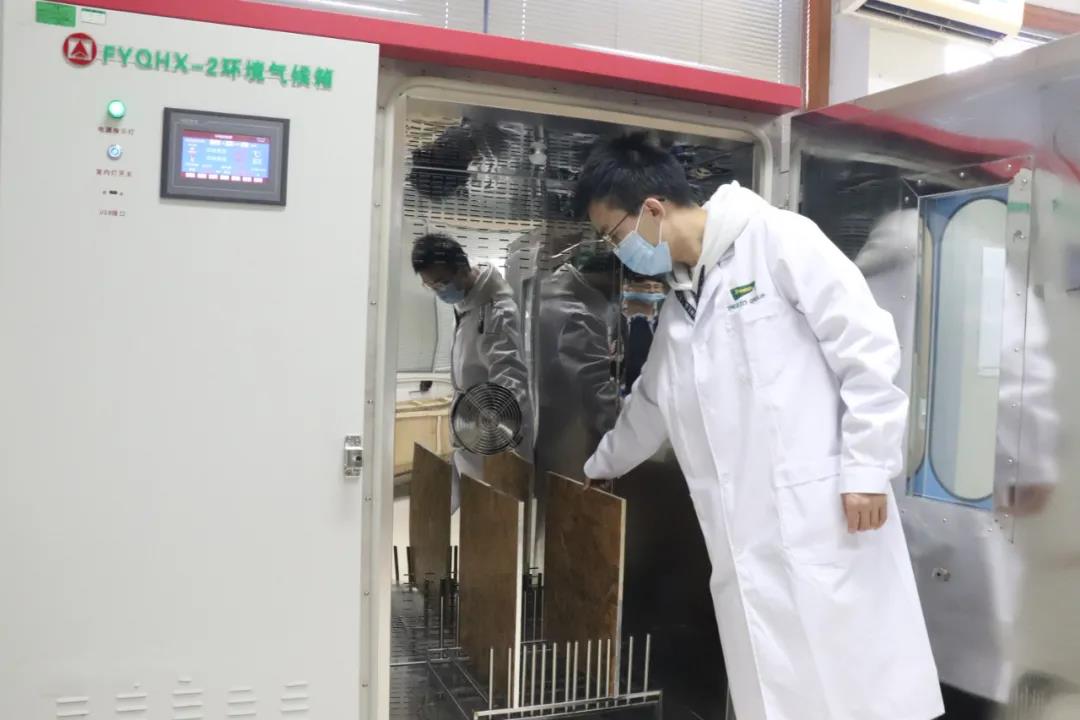

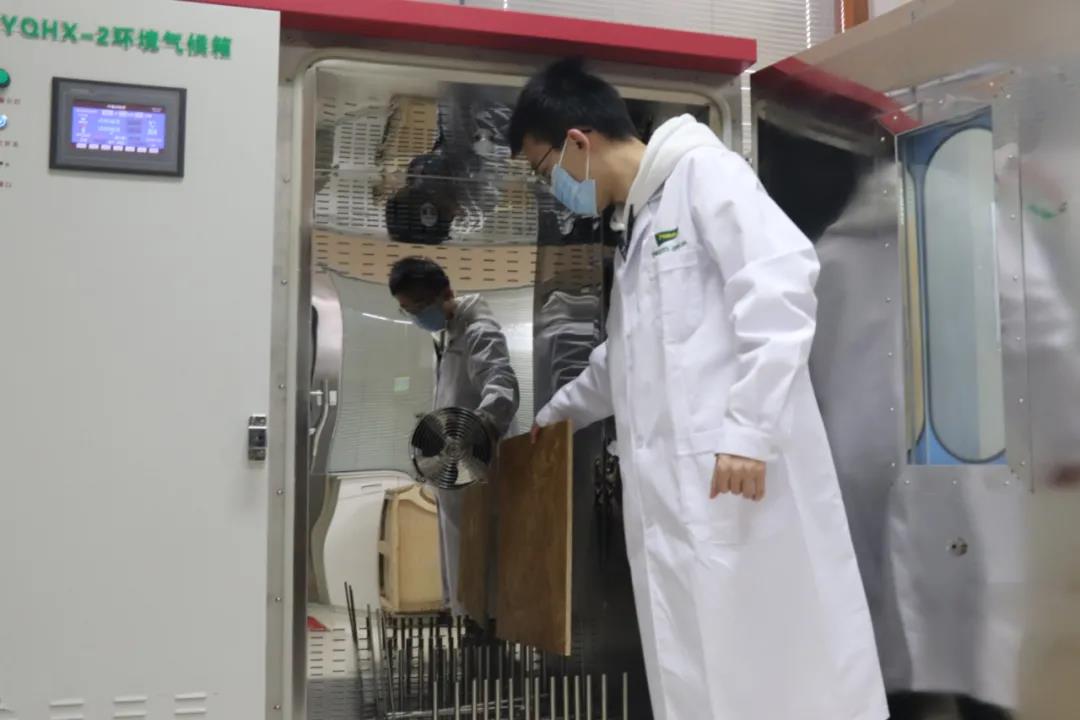

将样品放入气候箱中
定期抽取箱内气体,将抽出的气体通过蒸馏水的吸收瓶。通过周期性的抽气，在气候箱内的气体中的甲醛浓度达到稳定状态，在甲醛易溶于水原理作用下，对吸收瓶的溶液进行多次检测。仅仅是这一步骤，小编和试验人员花费了4天时间，甲醛浓度才得以稳定。

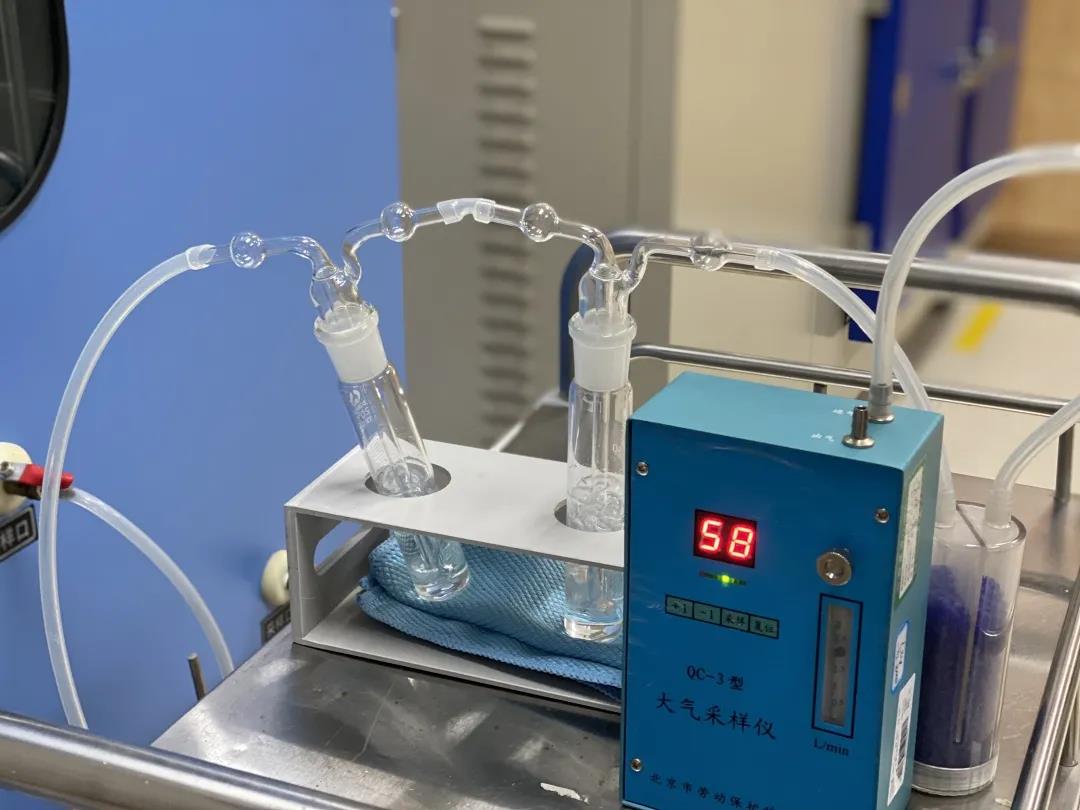

定期采样
获得甲醛样品之后，我们使用蒸馏水进行对比测试，与0.4%乙酰丙酮溶液（体积比）和20%乙酸铵溶液（质量比）进行化学反应。随后,将两者放入数显恒温水浴锅,浴锅温度需要达到60℃，加热时间为十分钟。

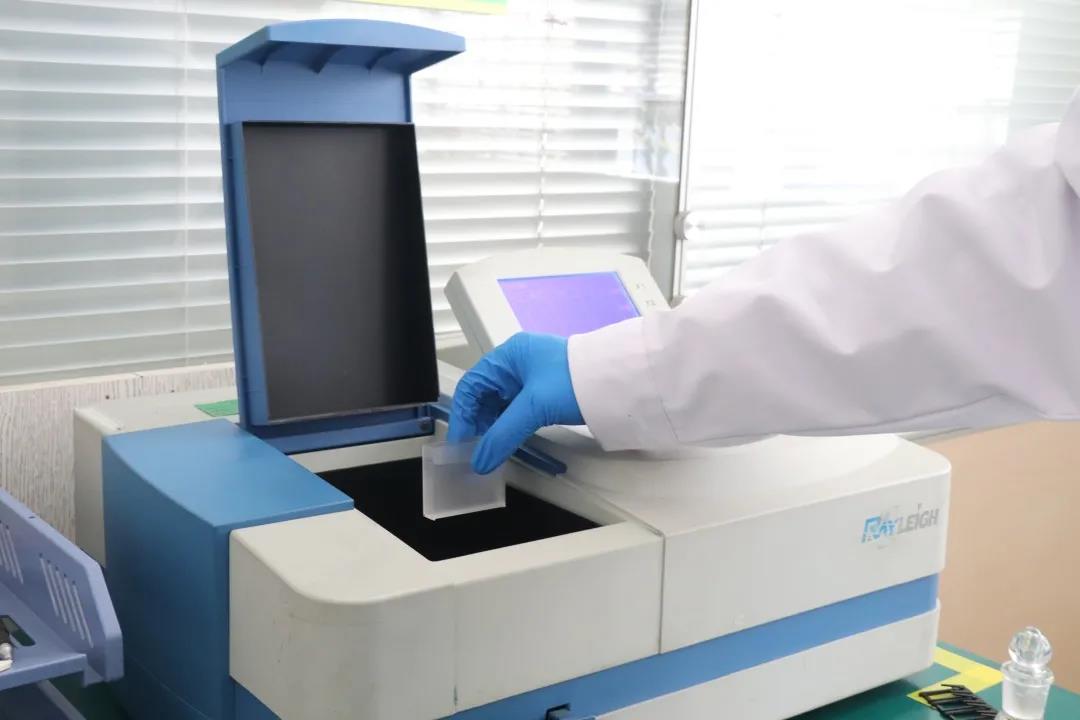

避光保存一小时后,使用可见分光光度计测试吸光度，得出甲醛浓度为0.01mg/m³! 无醛级板材本材了！

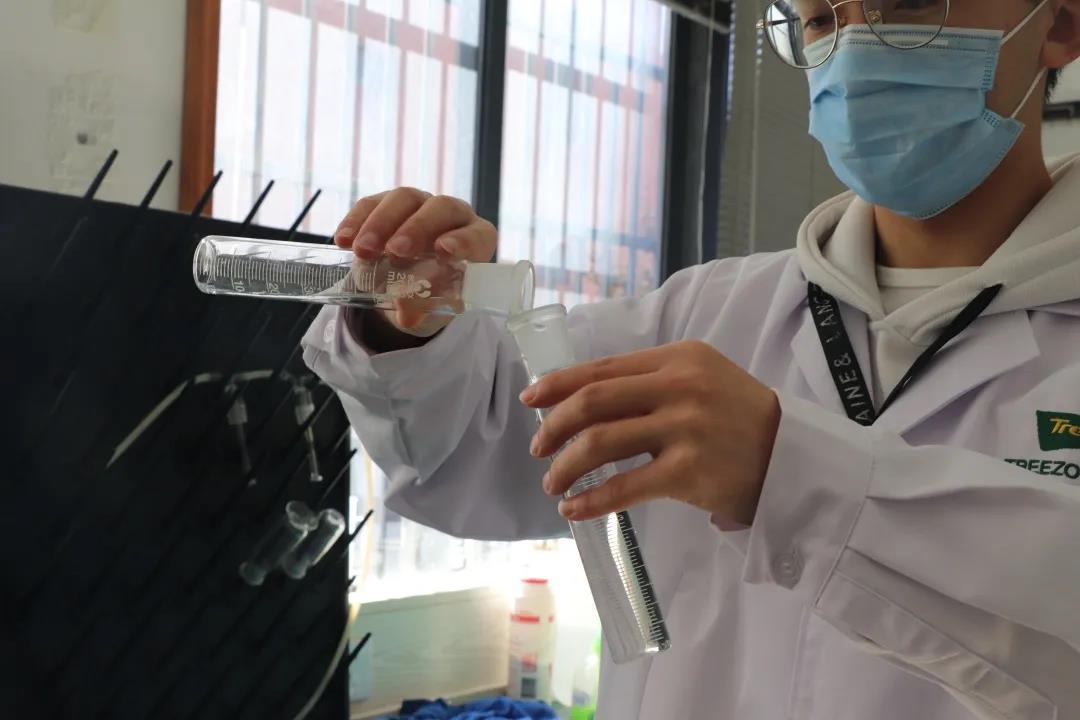

采集的样品充分混合
乙酰丙酮溶液和乙酸铵溶液

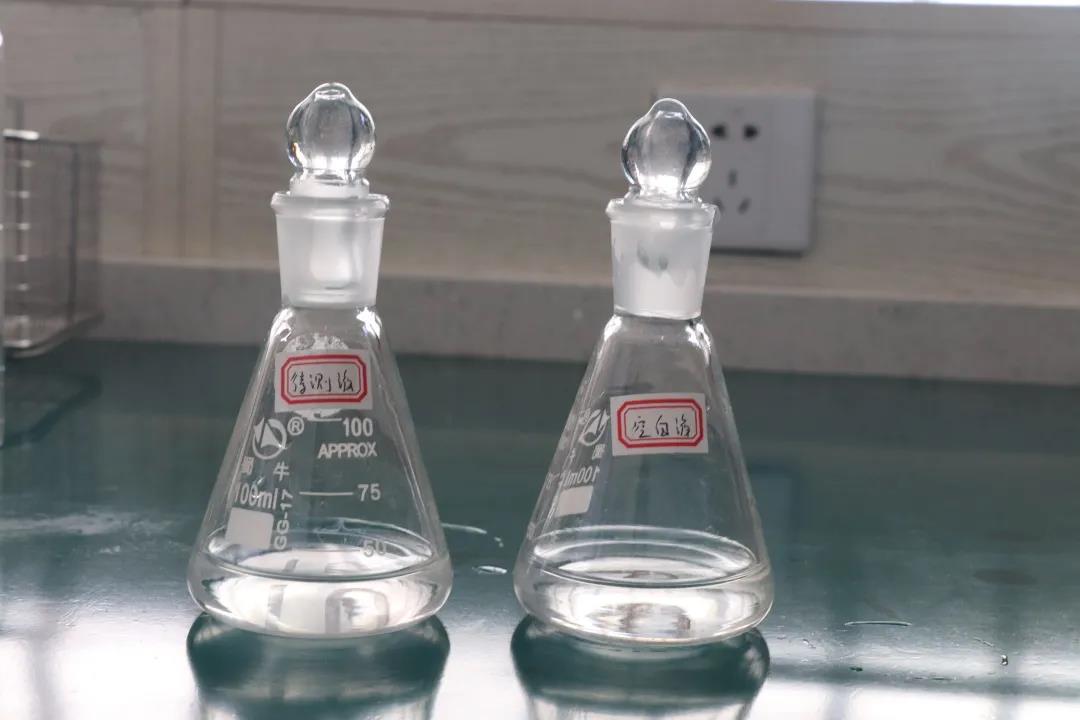

吸收液对比

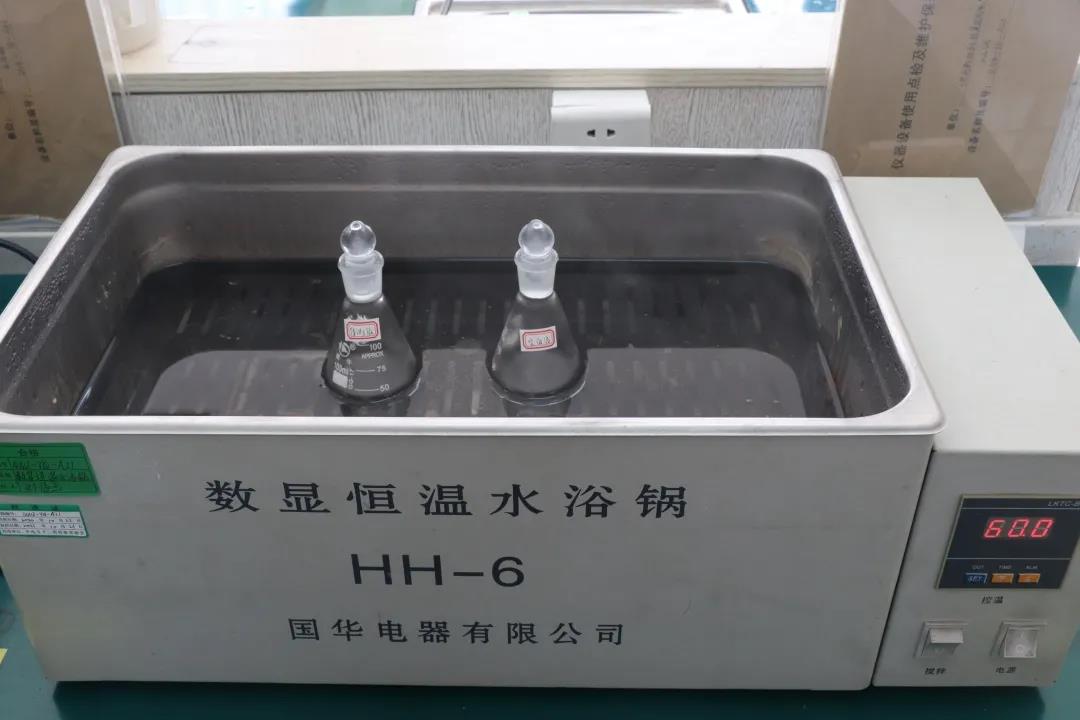

放入数显恒温水浴锅
能做到这样的环保性能，与选材、胶水、工艺都有莫大关联。材料上，澳思柏恩阻燃OSB板选择澳洲优质松木，胶水选用的是MDI环保胶水，这种胶水本身就不含甲醛，在板材的制作中也不添加任何甲醛。每一处细节把控，决定了产品的高品质！
物理性能测试——静曲强度表现优异 可承受360N
作为建筑材料，澳思柏恩阻燃OSB板的物理性能也十分优秀，今天我们来测试它的承压能力，通过静曲强度来判断。
既然是可以应用到家具制造及房屋建筑上的材料，不可避免的要提到板材的物理性能，只有物理性能足够优秀才能面面俱到，而优异的物理性能离不开承压能力，今天我们也从这两方面来做测试。
之所以能有如此优异的承压能力,与其生产密不可分,澳思柏恩阻燃OSB板精选优质大刨片施胶后定向铺装,芯层呈横向排列,表层呈纵向排列,含有大量的长木纤维,膨胀系数小,故而有良好的承压性能,在使用中能良好的抗震、抗冲击。
经过专业仪器检测澳思柏恩阻燃OSB板可承受360N，数字惊艳。简单的说，这一小块木板，可以承受一个70斤左右物体的重力。
之所以能有如此优异的承压能力，与其生产和结构有莫大关联。工厂引进先进德国工业4.0自动化生产线，高温高压保证静曲强度，坚固耐用，不易变形！
防潮性能测试——平均24h 吸水厚度膨胀率为6.9%
防潮性能也是板材非常重要的考量因素，板材的变形、弯曲、滋生霉菌等情况都与潮湿息息相关。板材受潮不仅会缩短板材的使用寿命，也会对使用者的身体健康造成影响。
我们选择测试24小时吸水厚度膨胀率来测试澳思柏恩阻燃OSB板的防潮性能，为了让数据更准确，我们使用了6块样品。

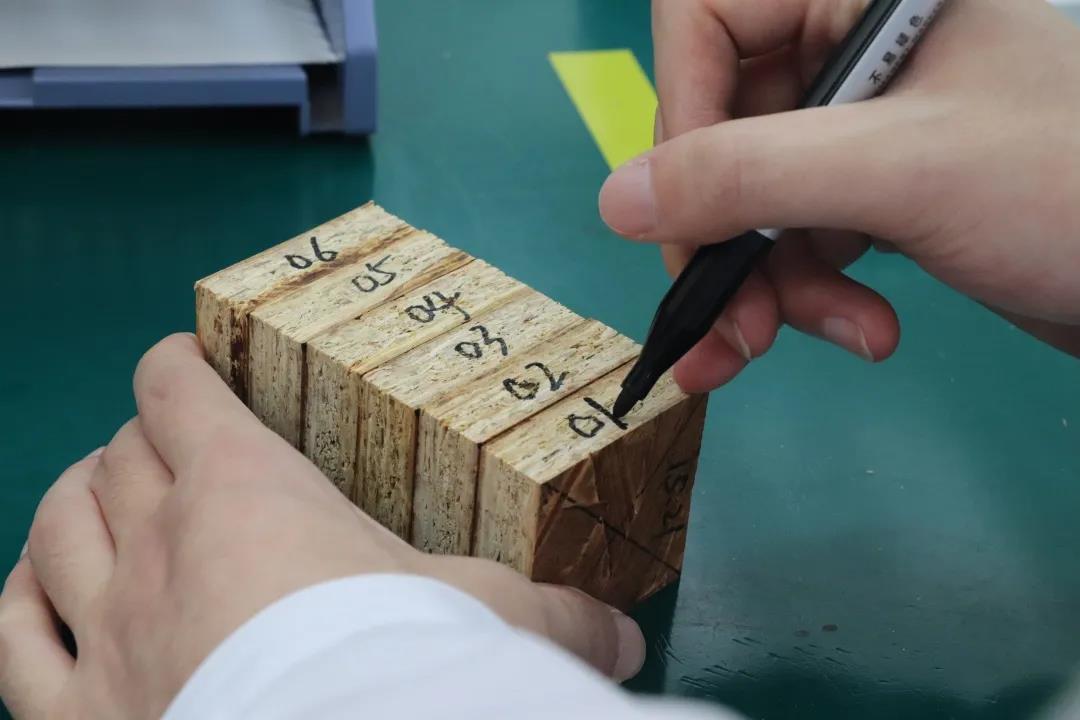

测量前期准备
为每一块样本测量厚度、写上编号之后放入水中，保证样本表面垂直于水面。并放入温度（20±1）℃的装置中静置24小时。
样本静置24H
24小时之后，将样本取出一一测量。6块样品中，24h吸水厚度膨胀率最低为2号6.2%，初始厚度为15.26mm，吸水厚度为16.20mm；24小时吸水厚度膨胀率最高为3号7.5%，初始厚度为15.16mm，吸水厚度为16.29mm。6块样品的平均24小时吸水厚度膨胀率为6.9%，远远优于20%的行业标准要求，由此可见澳思柏恩阻燃OSB板防潮性能极佳。

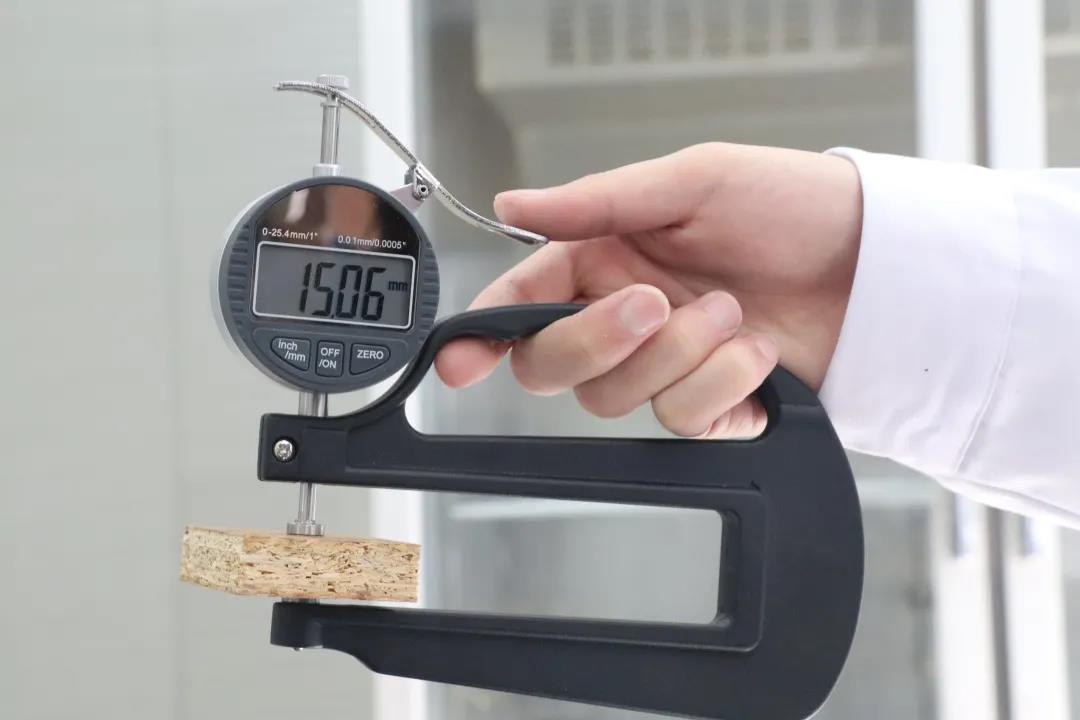

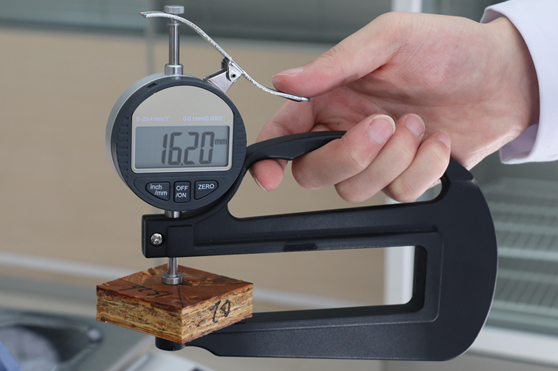

24小时之后，测量样品数据
【特别企划小结】
经评测，澳思柏恩阻燃OSB板无醛添加、环保安全!超高强度，结实耐用，承压能力等物理性能优异！吸水厚度膨胀率优异，防潮性能满分!更重要的是该款板材阻燃性能优异，可靠又安全！
11月9日为全国消防日，珍惜生命，远离火灾，我们要时刻怀有安全意识。高标准和高质量的澳思柏恩阻燃OSB板，也将积极承担工程消防设计和质量安全责任义务，为居民安全做出更多的贡献。
发表评论
最近发表
标签列表
